Электрооборудование для распределения электрической энергии

Системы переменного тока


КСО - камера сборная одностороннего обслуживания, предназначена для работы в электрических установках трехфазного переменного тока частоты 50 и 60 Гц напряжением 6 и 10 кВ для системы с изолированной или заземленной нейтралью. Из камер КСО собираются распределительные устройства, служащие для приема и распределения электроэнергии. Принцип работы определяется совокупностью схем главных и вспомогательных цепей камер.

Основные характеристики ячеек КСО:
  • Номинальное напряжение - 6(10)кВ
  • Номинальный ток - 630-1600А
  • Номинальный ток отключения - 20-31,5кА
  • Габарит (ВхШхГ) - 2320х750х800мм
  • Вакуумный выключатель BB/TEL
  • Выключатель нагрузки
  • Мнемосхема на дверце
  • МП РЗА и приборы учета, интеграция в АСУ ТП и АИИС КУЭ
Основные применения:
  • Изделия для подстанций 6-10кВ

1. Комплектные трансформаторные подстанции собственных нужд (КТПСН)

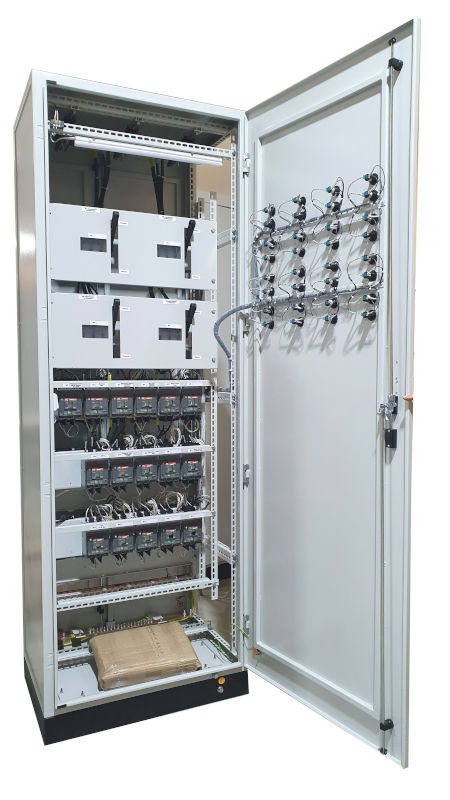

Комплектные трансформаторные подстанции собственных нужд мощностью до 1000 кВА и напряжением 6 (10)/0,4/0,23 кВ используются для систем электроснабжения потребителей собственных нужд тепловых и гидроэлектростанций, и обеспечивают защиту и нормальную работу силовых трансформаторов, а также питание и защиту потребителей собственных нужд.
КТПСН предназначены для:
  • приёма электроэнергии 6 (10) кВ;
  • преобразования электроэнергии 6 (10) кВ в электроэнергию 0,4 кВ;
  • обеспечения электроэнергией 0,4 кВ потребителей собственных нужд электростанции (насосов, сборок задвижек, освещения и т.п.);
  • питания потребителей от рабочего трансформатора - в рабочем режиме;
  • питания потребителей в аварийном режиме (исчезновение или недопустимое снижение напряжения на вводе от рабочего трансформатора) от резервного трансформатора (по схеме явного резервирования) или при срабатывании схемы АВР секционного выключателя (по схеме неявного резервирования);
  • питания потребителей от дизель-генератора (при исчезновении напряжения на рабочем и резервном выводах).
КТПСН обеспечивают:
  • защиты:◦ основную и резервную от трехфазных к.з. в сети 0,4 кВ; от недопустимого снижения напряжения в сети 0,4 кВ; от токов к.з. и перегрузки в отходящих линиях; от однофазных к.з. в сети 0,4 кВ.
  • измерения — напряжения на шинах, тока — на вводах.

Конструктивное исполнение

КТПСН изготавливаются как однорядные так и двухрядные
Для осуществления механической и электрической связи между вводным шкафом и трансформаторами, а так же между секциями щита РУНН, при двухрядном расположении предусматриваются соединительные устройства (шинопроводы).
Вводные и распределительные устройства со стороны низкого напряжения выполняются на базе металлоконструкций фирм General Electric, Schneider Electric, Eaton, а также отечественного производства, в виде шкафов двухстороннего обслуживания.
Вводные и секционные шкафы комплектуются выключателями выдвижного исполнения, блоками защиты и управления вводным и секционным выключателями.

2. Комплектные трансформаторные подстанции (КТП)

Комплектные трансформаторные подстанции мощностью от 630 до 3150 кВА напряжением 6(10)/0,4 кВ используются во всех отраслях промышленности, в том числе металлургической, химической, а также в строительной индустрии.
КТП предназначены для:
  • приёма электроэнергии 6 (10) кВ;
  • преобразования электроэнергии 6 (10) кВ в электроэнергию 0,4 кВ;
  • обеспечения электроэнергией 0,4 кВ потребителей
Широкий диапазон рабочих мощностей обеспечивает потребителей различных уровней. Это высокомощные, до 6300 А, главные и вторичные распределительные устройства, системы управления электроприводами, а также системы автоматизации. Распределительные устройства выполняют коммутационные, разъединительные, распределительные и управляющие функции.
КТП обеспечивают:
  • защиту: от недопустимого снижения напряжения в сети 0,4 кВ (АВР); от токов к.з. и перегрузки в отходящих линиях; от однофазных к.з. в сети 0,4 кВ.
  • измерения: напряжения на шинах; тока на вводах и отходящих линиях; aктивной и реактивной энергии.
В состав подстанции в общем случае входят:
  • шкафы высоковольтного ввода (ШВВ);
  • силовой трансформатор;
  • шкафы низковольтного ввода (ШНВ);
  • шкаф секционного выключателя (ШНС);
  • шкафы отходящих линий (ШНЛ).
Шкафы высоковольтного ввода поставляются с выключателями нагрузки или с вакуумными выключателями.
Конструктивное исполнение
Для осуществления механической и электрической связи между вводным шкафом и силовым трансформатором, а также между секциями щита РУНН, при двухрядном расположении предусматриваются соединительные устройства (шинопроводы). Автоматические выключатели отходящих линий могут располагаться в выдвижных модулях или в ячейках, при этом выключатели в ячейках могут устанавливаться как стационарного, так и выдвижного исполнения.

Щиты обеспечивают:

  • прием электрической энергии переменного тока от двух вводов;
  • распределение электрической энергии между электроприемниками I и II секций шин;
  • защиту электроприемников и отходящих линий от токов короткого замыкания и перегрузки автоматическими выключателями;
  • автоматическое объединение I и II секций шин при исчезновении напряжения на одном из вводов;
  • автоматическое разъединение I и II секций шин при восстановлении напряжения на вводе до нормированного значения;
  • дистанционную сигнализацию: наличия замыканий на землю одной из фаз питающего напряжения; симметричного снижения фазных напряжений главной цепи менее 0,7 от номинального значения или снижения напряжения одной из фаз менее 0,6 от значения напряжения двух других фаз;
  • измерение собственными измерительными приборами: токов в цепях вводов от 100 до 1600 А; активной (реактивной — по требованию заказчика) потребляемой мощности; напряжений на I и II секциях шин.
Конструктивное исполнение
Конструктивное исполнение НКУ – щит из сборных металлических шкафов одностороннего или двустороннего обслуживания. С лицевой стороны шкаф закрыт одностворчатой дверью с замком, сзади - двустворчатой. Сверху и с боковых сторон (в зависимости от места расположения шкафа в щите) шкафы закрыты съёмными стальными листами. Габаритные размеры шкафа двустороннего обслуживания – 2200х900х800. Шкафы одностороннего обслуживания изготавливаются по индивидуальному заказу. Степень защиты шкафа lP20 или по заказу потребителя. На дверях шкафов устанавливаются измерительные приборы, устройства световой сигнализации и аппараты оперативного назначения. Ввод кабелей в НКУ осуществляется снизу (сверху).

Системы постоянного тока


1 Щиты постоянного тока типа ЩПТ для ПС 35кВ

Для подстанций 35кВ при формировании системы гарантированного питания применяются щиты постоянного тока, выполненные на базе зарядно-выпрямительных блоков собственного производства. Щиты предназначены для обеспечения бесперебойного питания цепей оперативного постоянного тока и обеспечения содержания герметичных аккумуляторных батарей.
Щиты обеспечивают:
  • нормальную работу при отклонениях напряжения питающей сети от номинального значения в пределах от минус 20 % до плюс 15 % и отклонениях частоты питающей сети от номинального значения в пределах 1 Гц.
  • стабилизацию выходного напряжения постоянного тока при помощи преобразователя, на вход которого поступает переменное напряжение питающей сети.
  • питание выходных цепей постоянного тока в продолжительном режиме работы от: двух секций щита собственных нужд; АБ при отсутствии напряжения на обоих вводах переменного тока.
Основные применения:
  • Системы оперативного постоянного тока 220В (110В)

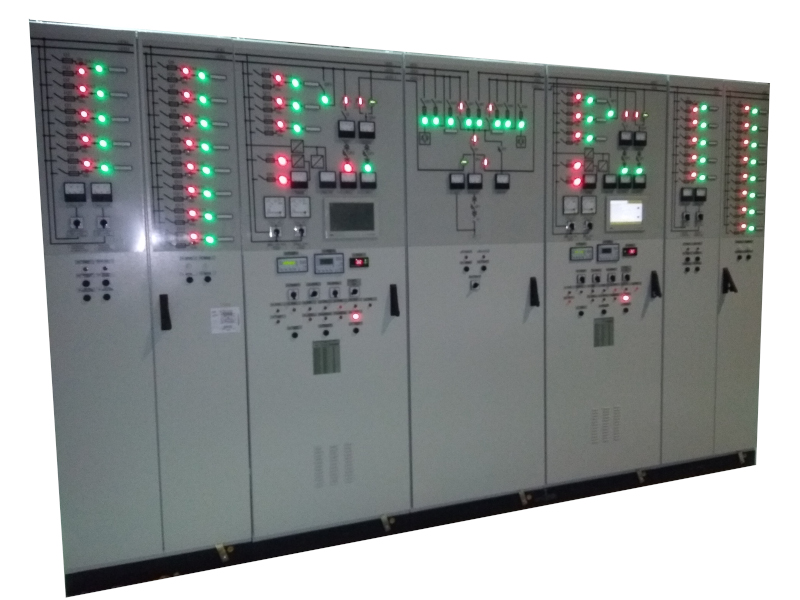

2 Щиты постоянного тока для ПС 110-750кВ

Щиты постоянного тока ЩПТ, состоящие из вводных и распределительных шкафов, являются составной частью системы (СОПТ) гарантированного электропитания ПС 110-750 кВ.
Предназначены для:
  • бесперебойного питания цепей управления, релейной защиты, автоматики, сигнализации, электромагнитов управления силовых выключателей, аварийного освещения, устройств АСУТП.
Обеспечивают:
  • ввод электрической энергии постоянного тока от двух зарядно-выпрямительных устройств (ЗВУ1, ЗВУ2) и от одной или двух аккумуляторных батарей (АБ);
  • распределение электроэнергии постоянного тока между потребителями;
  • возможность работы с объединенной и разъединенной системами шин постоянного тока (EYI, EYII, ESI, ESII);
  • поддержание режимов содержания АБ с обеспечением их полного срока службы;
  • бесперебойное питание цепей аварийного освещения;
  • дублирование системы питания и распределения электроэнергии с секционированием сборных шин;
  • формирование системы питания собственных нужд повышенной надежности с использованием дополнительных АБ и ЗВУ 220В/24В;
  • защиту отходящих линий и вводов от токов короткого замыкания и перегрузки с требуемой селективностью с использованием в качестве защитных аппаратов: селективных автоматических выключателей; автоматических выключателей с выносной токовой защитой; разъединителей со встроенными предохранителями. безобрывное переключение на режим заряда АБ;
  • формирование шинки «мигающего света»;
  • контроль параметров электрических цепей и сигнализацию при отклонении параметров от нормируемых значений в том числе: контроль тока подзаряда АБ; контроль напряжения на главных шинах; непрерывный контроль сопротивления изоляции шин с использованием специального реле контроля сопротивления изоляции, с релейным выходным сигналом при снижении сопротивления изоляции ниже нормы; замер сопротивления изоляции шин с использованием микропроцессорного устройства с индикацией результата измерения на дисплее;
  • измерение с помощью щитовых измерительных приборов следующих параметров: тока подзаряда АБ; тока заряда-разряда АБ; тока нагрузки шин ES; тока нагрузки 3ВУ; напряжения на главных шинах;
  • сигнализацию положения основных коммутационных аппаратов при помощи светосигнальных устройств мнемосхемы.
ЩПТ в соответствии с типоисполнением также могут обеспечивать дополнительные функции.
Конструктивное исполнение
Конструктивное исполнение ЩПТ - щит из сборных металлических шкафов двухстороннего обслуживания. Каждый шкаф представляет собой сварную конструкцию каркасного типа, окрашенную порошковым покрытием RAL7032 или RAL7035. С лицевой стороны каждый шкаф закрыт одностворчатой или двустворчатой дверью с замком, сзади - двустворчатой. Сверху и с боковых сторон (в зависимости от места расположения шкафа в щите) шкафы закрыты съемными стальными листами. Габаритные размеры шкафа- 2200х(от 600 до 1200)х800мм (высота х длина х глубина). На лицевой стороне шкафов расположена мнемосхема силовых цепей щита, измерительные приборы, органы управления. Отдельные части шкафов имеют ограждения (фальшпанели), защищающие токоведущие части от случайного прикосновения при открытых дверях. Охлаждение шкафов естественное.

3 Щиты постоянного тока для ТЭС, ГЭС, АЭС

Щиты постоянного тока ЩПТ, состоящие из вводных и распределительных шкафов, являются составной частью системы гарантированного электропитания ТЭС, ГЭС, АЭС.
Предназначены для:
  • бесперебойного питания цепей управления, защиты, автоматики, сигнализации, электромагнитов коммутационных аппаратов, ответственных механизмов собственных нужд генераторов, турбин, котлов на электростанциях.
Обеспечивают:
  • ввод электрической энергии постоянного тока на главные шины от двух рабочих зарядно-выпрямительных устройств (ЗВУ1, ЗВУ2) и от двух аккумуляторных батарей (АБ1, АБ2);
  • распределение электрической энергии постоянного тока между потребителями;
  • поддержание режимов содержания АБ с использованием резервного зарядно-выпрямительного устройства (ЗВУ3) для обеспечения полного срока службы АБ без переключения потребителей на другие шины;
  • бесперебойное питание цепей аварийного освещения;
  • дублирование системы питания и распределения электроэнергии с секционированием сборных шин;
  • формирование системы питания собственных нужд повышенной надежности с использованием дополнительных АБ и ЗВУ 220/24В;
  • защиту отходящих линий и вводов от токов короткого замыкания и перегрузки с требуемой селективностью с использованием в качестве защитных аппаратов: селективных автоматических выключателей; автоматических выключателей с выносной токовой защитой; разъединителей со встроенными предохранителями.
  • формирование шинки «мигающего света»;
  • контроль параметров электрических цепей и сигнализацию при отклонении параметров от нормируемых значений, в том числе: контроль тока подзаряда АБ с использованием микропроцессорного компаратора с индикацией результата измерения на ЖК-дисплее, с релейным выходным сигналом при отклонении величины тока подзаряда от нормируемого значения, с аналоговым выходным сигналом величины тока подзаряда АБ для передачи в АСУТП; контроль напряжения на каждой системе шин с использованием преобразователей напряжения с аналоговыми выходными сигналами для передачи в АСУТП; непрерывный контроль и замер сопротивления изоляции шин с использованием микропроцессорного устройства с индикацией результата измерения на ЖК-дисплее, с релейным выходным сигналом при снижении сопротивления изоляции ниже нормы; автоматический поиск и сигнализацию замыканий на землю каждого присоединения с использованием систем поиска повреждений изоляции «САПФИР», «BENDER» или любой другой по выбору заказчика, или формирование вспомогательной системы шин, гальванически не связанных с главными шинами, для выделения поврежденного фидера на отдельную шину с сохранением его питания;
  • измерение с помощью щитовых измерительных приборов следующих параметров: тока заряда-разряда АБ; тока нагрузки 3ВУ; напряжения на каждой системе шин;
  • сигнализацию положения основных коммутационных аппаратов при помощи светосигнальных устройств мнемосхемы или при помощи «активной» мнемосхемы.
Конструктивное исполнение
Конструктивное исполнение ЩПТ - щит из сборных металлических шкафов двухстороннего обслуживания. Каждый шкаф представляет собой сварную конструкцию каркасного типа, окрашенных порошковым покрытием RAL7032 или RAL7035. С лицевой стороны каждый шкаф закрыт одностворчатой или двустворчатой дверью с замком, сзади- двустворчатой. Сверху и с боковых сторон (в зависимости от места расположения шкафа в щите) шкафы закрыты съемными стальными листами. Габаритные размеры шкафа- 2200х(от 600 до 1200)х800мм (высота х длина х глубина). На лицевой стороне шкафов расположена мнемосхема силовых цепей щита, измерительные приборы, органы управления. Отдельные части шкафов имеют ограждения, защищающие токоведущие части от случайного прикосновения при открытых дверях. Охлаждение шкафов естественное.

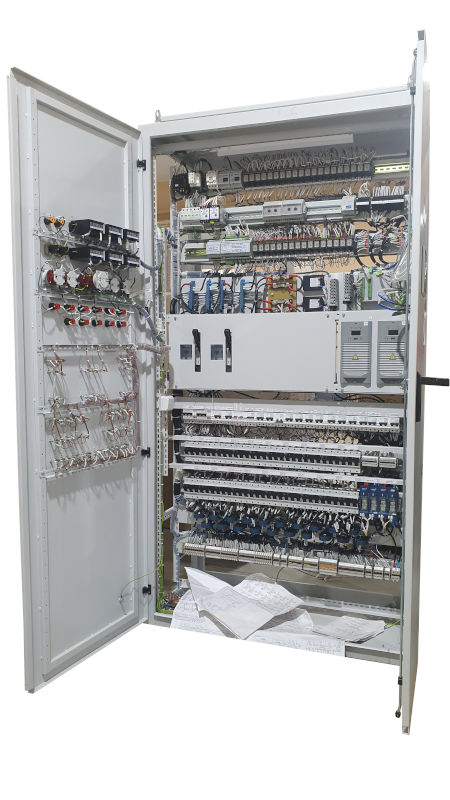

4 Шкафы оперативного постоянного тока ШОТ и ШУОТ

В системах гарантированного электропитания постоянного тока на трансформаторных подстанциях небольшой мощности, распределительных пунктах для питания оперативных цепей релейной защиты и автоматики находят применение шкафы оперативного постоянного тока ШОТ-01. Шкаф оперативного постоянного тока предназначен для приема электрической энергии собственных нужд переменного тока от двух независимых источников (секций щита собственных нужд), преобразование ее в электрическую энергию постоянного тока и распределения электрической энергии по цепям собственных нужд постоянного тока; питание цепей постоянного тока как через выпрямительные (подзарядные) устройства, так и от встроенной аккумуляторной батареи (при исчезновении напряжения на обеих секциях щита собственных нужд переменного тока).
ШОТ-01 обеспечивает:
  • нормальную работу при отклонениях напряжения питающей сети от номинального значения в пределах от минус 15% до плюс 15% и отклонениях частоты питающей сети от номинального значения в пределах 1 Гц.
  • питание выходных цепей оперативного постоянного тока при суммарной нагрузке не более 11,1 А от: первого или второго ввода питающей сети переменного тока (с приоритетным включением первого ввода и АВР), при этом возможен режим работы, при котором часть преобразователей находятся в рабочем режиме, а часть — в горячем резерве, и режим включения преобразователей настроен на параллельную работу; аккумуляторной батареи (АБ) при отсутствии напряжения на обоих вводах. На клеммы панели с АБ выведено напряжение 0,82UАБ, необходимое для контроля работоспособности аппаратуры управления при пониженном напряжении.
  • следующие режимы работы АБ: режим постоянного подзаряда; режим заряда; режим ускоренного заряда;
  • режим разряда на цепи оперативного постоянного тока.
  • возможность ручного включения и отключения выходных цепей, а также их защиту от токов короткого замыкания и перегрузки автоматическими выключателями селективно с выключателями в цепи подключения АБ и в цепи преобразователей.
  • измерение: напряжения в цепях оперативного тока; тока нагрузки каждого преобразователя; напряжения на АБ; тока в цепи АБ; сопротивления изоляции цепей оперативного тока.
  • сигнализацию следующих неисправностей указательными реле: неисправность каждого преобразователя; напряжение шин не норма; отключен выключатель АБ; Rиз < 20кОм; указатель не поднят.
  • сигнализацию светосигнальными устройствами: наличия напряжения на вводах переменного тока; питания от 1 или 2 ввода; аварийного состояния изделия; наличия напряжения на присоединениях.
  • выдачу во внешнюю цепь «сухими» контактами информации об основных неисправностях составных частей изделия и об аварийном отключении фидерного выключателя.
  • формирование шинки мигающего света (+) при помощи устройства мигающего света.
Конструктивное исполнение
Конструктивно шкаф ШОТ-01 состоит из металлической несущей конструкции шкафного типа, предназначенной для установки на полу, и размещенных внутри нее узлов. С тыльной стороны шкаф закрыт быстросъемной крышкой. Габаритные размеры шкафа зависят от емкости аккумуляторных батарей и выходного напряжения постоянного тока. Выпускаются в двух исполнениях. Основное исполнение ШОТ-01 состоит из двух секций: секции управления и секции с АБ.

В системах гарантированного электропитания постоянного тока на трансформаторных подстанциях небольшой мощности, распределительных пунктах для питания оперативных цепей релейной защиты и автоматики находят применение шкафы оперативного постоянного тока ШОТ-01. Шкаф оперативного постоянного тока предназначен для приема электрической энергии собственных нужд переменного тока от двух независимых источников (секций щита собственных нужд), преобразования ее в электрическую энергию постоянного тока и распределения электрической энергии по цепям собственных нужд постоянного тока; питание цепей постоянного тока как через выпрямительные (подзарядные) устройства, так и от встроенной аккумуляторной батареи (при исчезновении напряжения на обеих секциях щита собственных нужд переменного тока).

ШОТ-01 обеспечивает:
  • нормальную работу при отклонениях напряжения питающей сети от номинального значения в пределах от минус 15% до плюс 15 % и отклонениях частоты питающей сети от номинального значения в пределах 1 Гц.
  • питание выходных цепей оперативного постоянного тока при суммарной нагрузке не более 11,1 А от: первого или второго ввода питающей сети переменного тока (с приоритетным включением первого ввода и АВР), при этом возможен режим работы, при котором часть преобразователей находятся в рабочем режиме, а часть — в горячем резерве, и режим включения преобразователей на параллельную работу; аккумуляторной батареи (АБ) при отсутствии напряжения на обоих вводах. На клеммы панели с АБ выведено напряжение 0,82UАБ, необходимое для контроля работоспособности аппаратуры управления при пониженном напряжении.
  • следующие режимы работы АБ: режим постоянного подзаряда; режим заряда; режим ускоренного заряда;
  • режим разряда на цепи оперативного постоянного тока.
  • возможность ручного включения и отключения выходных цепей, а также их защиту от токов короткого замыкания и перегрузки автоматическими выключателями, селективную с выключателями в цепи подключения АБ и в цепи преобразователей.
  • измерение: напряжения в цепях оперативного тока; тока нагрузки каждого преобразователя; напряжения на АБ; тока в цепи АБ; сопротивления изоляции цепей оперативного тока.
  • сигнализацию следующих неисправностей указательными реле: неисправность каждого преобразователя; напряжение шин не норма; отключен выключатель АБ; Rиз < 20кОм; указатель не поднят.
  • сигнализацию светосигнальными устройствами: наличия напряжения на вводах переменного тока; питания от 1 или 2 ввода; аварийного состояния изделия; наличия напряжения на присоединениях.
  • выдачу во внешнюю цепь «сухими» контактами информации об основных неисправностях составных частей изделия и об аварийном отключении фидерного выключателя.
  • формирование шинки мигающего света (+) при помощи устройства мигающего света.
Конструктивное исполнение
Конструктивно шкаф ШОТ-01 состоит из металлической несущей конструкции шкафного типа, предназначенной для установки на полу, и размещенных внутри нее узлов. С тыльной стороны шкаф закрыт быстросъемной крышкой. Габаритные размеры шкафа зависят от емкости аккумуляторных батарей и выходного напряжения постоянного тока. Выпускаются в двух исполнениях. Основное исполнение ШОТ-01 состоит из двух секций: секции управления и секции с АБ.

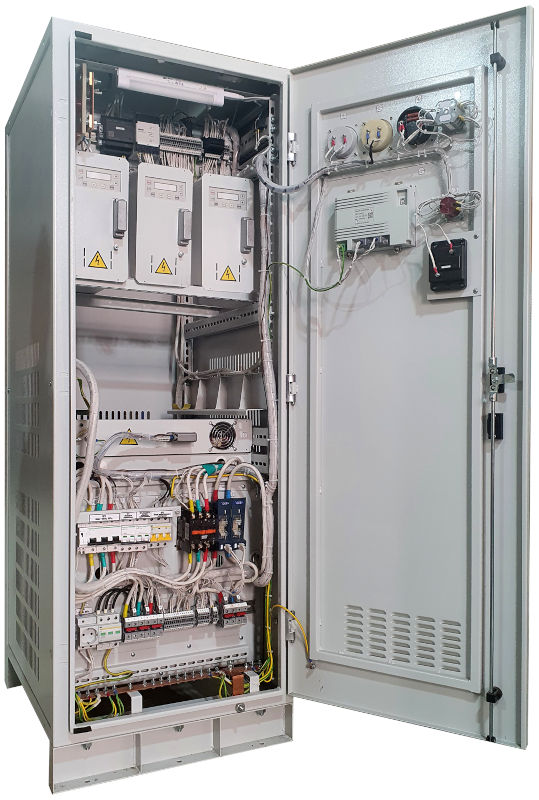

1 Шкафы питания ШПКЭ 9801М-39XX-УХЛ4

  • ШПКЭ 9801-3971-УХЛ4
  • ШПКЭ 9801-3942 УХЛ4
  • ШПКЭ 9801-3972-УХЛ4
Шкафы питания (устройства) ШПКЭ 9801-3971-УХЛ4 и ШПКЭ 9801-3972-УХЛ4 предназначены для обслуживания аккумуляторных батарей в режимах формовки, подзаряда и дозаряда аккумуляторов и для питания потребителей постоянным током в системах электропитания собственных нужд электрических станций и трансформаторных подстанций.
Устройство обеспечивает:
  • возможность работы с устройством такого же типа на общую нагрузку, как одновременно, так и в режиме АВР при нахождении одного из изделий в резерве.
  • обслуживание аккумуляторной батареи в режимах постоянного подзаряда, дозаряда и формовки, а также плавное регулирование напряжения на выходе во всех этих режимах работы;
  • ограничение выходного тока в длительном режиме работы на уровне его номинального значения;
  • возможность ручного включения и отключения входной цепи, а также ее защиту от токов КЗ автоматическим выключателем;
  • отключение при симметричном снижении фазных напряжений питающей сети менее 0,7 номинального значения и при снижении напряжения одной из фаз менее 0,6 от значения напряжения двух других фаз;
  • автоматическое повторное включение выходного напряжения при восстановлении напряжения питающей сети после его исчезновения;
  • защитное отключение при КЗ в нагрузке;
  • защитное отключение при увеличении напряжения на выходе более допустимого при работе в режиме постоянного подзаряда, при этом исключается возможность самопроизвольного повторного включения;
  • измерение напряжения выхода постоянного тока и тока нагрузки.
  • сигнализация собственными светосигнальными приборами наличия напряжения питающей сети и наличия напряжения на выходе постоянного тока;
  • выдача во внешнюю цепь дистанционной сигнализации сухими контактами следующих сигналов:
1. «Нет напряжения на вводе»;
2. «Короткое замыкание»;
3. «Общая неисправность» (при отключении автоматических выключателей или отсутствии напряжения, на выходе устройства (аварии модуля);
4. «Напряжение снижено» (при снижении напряжения на выходе устройства менее допустимого при работе в режиме постоянного подзаряда);
5. «Превышение напряжения» (при увеличении напряжения на выходе устройства более допустимого при работе в режиме постоянного подзаряда).
Допустимая нагрузка в цепи внешней сигнализации в продолжительном режиме составляет 1,5А в цепи переменного тока.

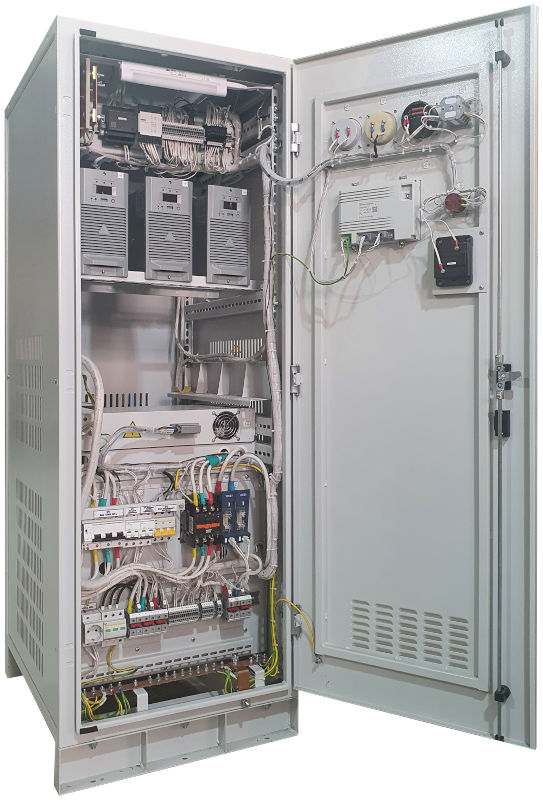

2 Шкафы питания ШПКЭ 9801М-40XX-УХЛ4


Основные особенности данной модели
  • Номинальное напряжение - 220В (110В)
  • Номинальный ток нагрузки - до 100А
  • Наличие трансформатора на входе (гальваническая изоляция от питающей сети)
  • Удобный доступ ко всем основным элементам
  • Высокое качество управления с использованием современных силовых IGBT транзисторов
  • Полное микропроцессорное управление и связь с АСУТП по протоколу Modbus RTU
  • Имеет широкое применение, в том числе в атомной энергетике
Изделия обеспечивают:
  • регулирование выходного напряжения
  • ограничение выходного тока на уровне заданного
  • возможность ручного включения и отключения входной цепи, а также её защиту от токов короткого замыкания автоматическим выключателем
  • отключение от питающей сети при снижении питающего напряжения менее 0,7 от номинального
  • автоматическое повторное включение выходного напряжения при восстановлении напряжения питающей сети после его исчезновения
  • защитное отключение при снижении напряжения на выходе изделия менее 60%) от номинального (короткое замыкание в нагрузке), при этом исключается возможность повторного включения. Отключение производится с выдержкой времени 10 с)
  • защитное отключение при неисправности преобразователя, при этом исключается возможность повторного включения

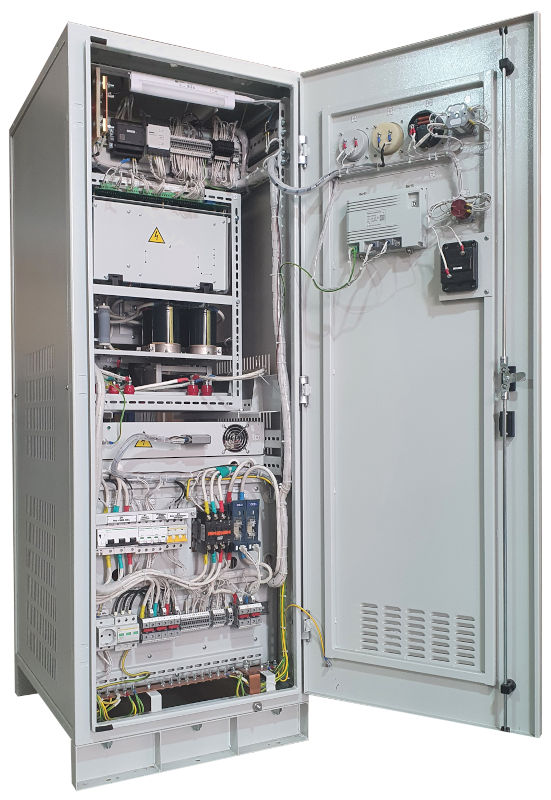

3 Блоки подзаряда концевых элементов аккумуляторных батарей ШПКЭ 9803-274Д-УХЛ4
Блок подзаряда концевых элементов аккумуляторных батарей (устройство) предназначено для преобразования переменного напряжения питающей сети в стабилизированное напряжение постоянного тока на выходе.
Изделие предназначено для подзарядки концевых элементов аккумуляторных батарей и обеспечивает работу в двух режимах:
  • режим стабилизации выходного напряжения;
  • режим стабилизации тока.
Устройство обеспечивает:
  • нормальную работу при отклонениях напряжения питающей сети в пределах от минус 20% до плюс 15% от значения, указанного в таблице, и отклонениях частоты питающей сети от номинального значения в пределах ±1Гц;
  • возможность ручного включения и отключения входной и выходной цепей, а также их защиту от токов короткого замыкания;
  • регулирование уровня токоограничения в диапазоне от 1 до 5А, ограничение тока нагрузки при коротком замыкании на уровне (5-0,5А);
  • измерение тока и напряжения в цепи нагрузки щитовыми измерительными приборами класса точности 1,5А;
  • плавное регулирование выходного напряжения
  • сигнализацию собственными светосигнальными приборами: наличия напряжения на вводе переменного тока; режима работы изделия (стабилизация выходного напряжения или стабилизация тока нагрузки);
  • выдача во внешнюю цепь сухим контактом информации о режиме работы изделия. Допустимая нагрузка в цепи внешней сигнализации в продолжительном режиме составляет не более 1,3А. Коммутационная способность контактов не более 0,1А при напряжении 220В в сети переменного тока и не более 0,1А при напряжении в сети постоянного тока (нагрузка активная).

Системы автоматизации, контроля и диспетчеризации


Предназначены для работы в составе электрооборудования электрических подстанций. Обеспечивают различные виды защит, управление и автоматику оборудования подстанции, а также технологическую сигнализацию, измерение параметров электрической энергии и ее учет.

Изготавливаемые НКУ охватывают всю номенклатуру устанавливаемых на подстанциях НКУ, в том числе:
  • НКУ защиты
  • НКУ автоматики
  • НКУ управления
  • НКУ сигнализации
  • НКУ телемеханики
  • НКУ для установки высокочастотных приемников и передатчиков сигналов и команд (типа АКА «Кедр», АКПА).
Конструктивное исполнение
Типовые НКУ изготавливаются в виде панелей открытых с габаритными размерами 2200 (2300, 2400)×800×550 мм (высота × длина × глубина) и степенью защиты IP00 по ГОСТ 14254, как правило, для реконструируемых подстанций.
Для вновь сооружаемых подстанций типовые НКУ могут изготавливаться в других конструктивах аналогично нетиповым НКУ.
Нетиповые НКУ могут изготавливаться как в виде панелей открытых (аналогично типовым НКУ), так и в виде шкафов.
Шкаф НКУ спереди закрыт одностворчатой дверью с акриловым стеклом, что обеспечивает возможность визуального контроля за состоянием аппаратуры при закрытой двери. Сзади шкаф закрыт двустворчатой дверью.
Габаритные размеры шкафов 2200 (2000)×800×600 (550) мм (высота × длина × глубина). Степень защиты по ГОСТ 14254 - IP20, IP21, IP41 и другие по требованию заказчика.

Предлагаемые нами шкафы позволяют организовать автоматизацию основных технологических операций на производстве в целом или каком-то его участке. Гибкая структура и функциональные возможности шкафа АСУТП позволяют осуществить практически любые пожелания потребителя.

Данные шкафы и щиты являются компонентами систем автоматизации, и изготавливаются согласно проектной документации собственной или сторонней разработки.

1 Комплектные частотно-регулируемые асинхронные электроприводы

Предназначены для автоматического управления рабочими режимами и параметрами машин и механизмов общего назначения в различных отраслях промышленного производства и сельского хозяйства, жилищно-коммунального хозяйства, энергетики, строительства и транспорта:
  • насосов, вентиляторов, компрессоров;
  • конвейеров, подъемно-транспортных механизмов;
  • центрифуг, миксеров, экструдеров, и т.п.
Обеспечивает:
  • плавный пуск и торможение, регулирование скорости механизмов в заданном диапазоне;
  • эффективное энергопотребление и энергосбережение;
  • уменьшение потребления электроэнергии на 20-50%;
  • эффективное использование сырьевых производственных ресурсов, ресурсосбережение; автоматическое управление режимами рабочих машин и технологическими процессами;
  • оптимальное регулирование технологических параметров производства;
  • уменьшение износа электротехнического и механического оборудования, увеличение межремонтных интервалов, снижение расходов на техническое обслуживание и ремонт;
  • широкий спектр защит в аварийных и нештатных режимах с программируемыми уставками срабатывания;
  • автоматическое регулирование в замкнутых или в разомкнутых системах;
  • высокую степень адаптивности к АСУ верхнего уровня.
Состав:
  • силовое оборудование коммутации и защиты;
  • программно-управляемый преобразователь частоты на IGBT-модулях;
  • блоки фильтров для обеспечения требований электромагнитной совместимости с сетью и с нагрузкой;
  • блоки торможения (для электроприводов, механизмов с высокой инерционностью);
  • пульты местного и дистанционного управления;
  • комплект контрольно-измерительных приборов контроля и учета параметров электрической энергии и технологических параметров объекта управления;
  • комплект датчиков соответствующих технологических параметров;
  • информационно-управляющие устройства ввода/вывода, устройства сопряжения; элементы сигнализации и индикации.

2 Комплектные пусковые устройства асинхронных электроприводов

Предназначены для поочередного плавного пуска с последующим переключением на питание от сети группы насосных агрегатов многонасосных станций водоснабжения (холодного, горячего) и отопления городского хозяйства с целью исключения ударных электрических, механических и гидравлических нагрузок оборудования.
Обеспечивают:
  • поочередный плавный пуск группы насосов с последующим их переключением на питание от сети;
  • автоматическое, по заданной программе, включение и отключение насосных агрегатов;
  • периодическую смену рабочих и резервных насосных агрегатов по заданному алгоритму;
  • автоматическое отключение неисправного насосного агрегата и вывод его из рабочего цикла;
  • рациональное использование воды, электрической и тепловой энергии, энерго- и ресурсосбережение;
  • учет потребляемой электрической и тепловой энергии, воды, времени наработки оборудования;
  • широкий спектр защит в аварийных и нештатных режимах с программируемыми уставками срабатывания;
  • высокую степень адаптивности к АСУ верхнего уровня.
Применение данного устройства позволяет уменьшить износ электротехнического
оборудования, насосов, запорно-регулирующей арматуры и трубопроводов, увеличить срок службы и межремонтных интервалов оборудования в 1,5-2 раза, снизить расход на его техническое обслуживание и ремонт.
Состав устройства:
  • силовое оборудование коммутации и защиты;
  • устройство мягкого пуска на базе тиристорного регулятора напряжения;
  • программируемый логический контроллер рабочих алгоритмов станции;
  • пульты местного и дистанционного управления;
  • комплект контрольно-измерительных приборов контроля и учета параметров электрической, тепловой энергии, технологических параметров насосов и сети водоснабжения;
  • комплект датчиков соответствующих технологических параметров;
  • информационно-управляющие устройства ввода/вывода, устройства сопряжения;
  • элементы сигнализации и индикации.

Устройства комплектные низковольтные используются в системах управления собственных нужд электрических станций и подстанций наряду с аналогичными устройствами изготавливаемыми в соответствии с типовым проектом ОЛХ.084.215-88М (сборки РТЗО-88М).

Предназначены для:
  • распределения электроэнергии и управления технологическим оборудованием ТЭС и АЭС;
  • питания от сети с заземленной нейтралью напряжением 380 В трехфазного переменного тока частотой 50 Гц.
Обеспечивают:
  • защиту и коммутацию цепей запорной и регулирующей арматуры мощностью до 28кВт и электродвигателей ответственных механизмов.
Основные технические характеристики
  • Напряжение главной цепи, В: 380/220
  • Частота, Гц: 50
  • Степень защиты оболочки в соответствии с ГОСТ 14154-96: IP20, IP41, IP54 (в зависимости от заказа)
  • Условия эксплуатации в части воздействия механических факторов внешней среды в соответствии с ГОСТ 17516.1-90: группа М7
Конструктивное исполнение
Конструктивное исполнение устройств - шкафы или щиты одностороннего или двустороннего обслуживания, блоки.
Габаритные размеры шкафов (высота х длина х глубина) одностороннего обслуживания 2000 х 800 х 400 мм, двустороннего обслуживания – 2000 х 800 х 800 мм.

Наше предприятие производит типовые и нетиповые шкафы малогабаритные для наружной установки для ОРУ ПС 35-750кВ:

  • Шкафы зажимов трансформаторов напряжения серии ШЗН (ШЗН-1А, ШЗН-1Б, ШЗН-2, ШЗН-3);
  • Шкафы защиты серии ШЗВК (ШЗВК-1, ШЗВК-2);
  • Шкафы зажимов выключателей серии ШЗВ (ШЗВ-30, ШЗВ-60, ШЗВ-80, ШЗВ-90, ШЗВ-120, ШЗВ-150, ШЗВ-200);
  • Шкафы защиты шин серии ШЗШ (ШЗШ-1, ШЗШ-2);
  • Шкафы питания серии ШПВК и ШПВ;
  • Шкафы реле повторителей серии ШРП (ШРП-4, ШРП-8);
  • Шкафы управления разъединителями серии ШУР (ШУР-1, ШУР-2);
  • Ящики зажимов серии ЯЗ (ЯЗ-30М, ЯЗ-60М);
  • Ящик зажимов модернизированный серии ЯЗВМ (ЯЗВМ-80, ЯЗВМ-90, ЯЗВМ-120, ЯЗВМ-150, ЯЗВМ-200);
  • Шкафы обогрева выключателей серии ШОВ (ШОВ-2, ШОВ-4);
  • Ящик зажимов модернизированный серии ЯЗНМ (ЯЗНМ-1А, ЯЗНМ-1Б, ЯЗНМ-2А, ЯЗНМ-2Б);
  • Ящик защиты шин модернизированный серии ЯЗШМ (ЯЗШМ-1, ЯЗШМ-2);
  • Ящик питания масляного выключателя ЯПВМ (ЯПВМ-1, ЯПВМ-2, ЯПВМ-3);
  • Ящик обогрева выключателя модернизированный серии ЯОВМ-2;
  • Шкаф отбора напряжения ШОН.

1. Шкафы АСУТП, КИПиА и телемеханики

Предлагаемые нами шкафы позволяют организовать автоматизацию основных технологических операций на производстве в целом или каком-то его участке. Гибкая структура и функциональные возможности шкафа АСУТП позволяют осуществить практически любые пожелания потребителя.
Шкафы АСУТП также могут комплектоваться операторскими панелями или сенсорными промышленными мониторами, позволяющими более подробно представлять все возможные нюансы производства.
Данные шкафы и щиты являются компонентами систем автоматизации, и изготавливаются согласно проектной документации собственной или сторонней разработки.

2 Пульты АСУТП и АСДУ

Предлагаемые нами пульты позволяют организовать автоматизированные рабочие места (АРМ) в соответствии с требованиями к АСУТП конкретной отрасли.
Для организации компьютерного АРМ часто используются SCADA-программы:
  • InTouch (Wonderware);
  • WinCC (Siemens);
  • iFIX (GE Fanuc);
  • Vijeo Citect (Schneider Electric);
  • приложения собственной разработки, реализованные на самых современных программных технологиях с использованием Microsoft SQL Server, Microsoft .NET Framework, имеющие современный эргономичный визуальный интерфейс в лучших традициях передовых SCADA-систем и легко модифицируемые по требованиям Заказчика.
Данные пульты являются компонентами систем автоматизации, и изготавливаются согласно проектной документации собственной или сторонней разработки.

3 Автоматизированные системы для различных отраслей

для шахтных подъемов:
  • системы контроля и управления подъемными установками,
  • регистраторы параметров ШПМ,
  • системы шахтной стволовой сигнализации и связи,
  • системы вагонообмена на горизонтах;
для шахтных вентиляторов главного проветривания:
  • cистемы контроля и управления вентиляционными установками главного проветривания;
для энергетики:
  • автоматизированные системы АСУТП, телемеханики, АИИС КУЭ и АСДУ;
для горно-обогатительных комбинатов, металлургии, цементной, химической и пищевой промышленности:
  • системы управления поточно-транспортными механизмами;
  • системы управления процессом обогащения;
  • системы управления шаровыми мельницами;
  • системы управления насосными станциями, компрессорными станциями и станциями химводоочистки;
  • системы управления элеваторами;
  • системы управления прочим технологическим оборудованием;
для электротранспорта:
  • микропроцессорные системы сигнализации, централизации, блокировки (СЦБ);
для транспортировки нефти и газа, водоканалов и очистных сооружений:
  • системы управления насосными станциями, компрессорными станциями и станциями химводоочистки

Основным назначением установок УКРМ является компенсация реактивной составляющей мощности, потребляемой подключенным оборудованием (обычно это электродвигатели, индукционные печи, люминесцентные лампы и др). Конденсаторные установки производятся в металлическом корпусе навесного или напольного типа. Также особо мощные установки с большим весом изготавливаются в каркасных шкафах с мощным корпусом. Шкафы окрашены порошковой краской, которая обеспечивает надежную долговременную защиту окрашиваемых поверхностей от коррозии, придавая им не только отличный внешний вид, но и снижая затраты на окраску изделий и уменьшая вред, наносимый окружающей среде.

При выборе конденсаторной установки важно определить степень защиты оборудования. Если эксплуатация установки планируется на улице, то степень защиты установки должна быть IP54, и в этом случае потребуется использование дополнительных блоков вентиляции и уплотнение корпуса.
Работа установок УКРМ связана с необходимостью частых переключений конденсаторных батарей, что способно вызывать большие токи (иногда превышающие почти в 250 раз Iн). Поэтому в цепях коммутации конденсаторов используют специальные пускатели, обладающие большим быстродействием. При этом примененные технические решения и комплектующие позволяют обеспечивать управление автоматическим переключением конденсаторных батарей, а следовательно, и коэффициентом мощности энергосистемы, реализуя максимально эффективное использование установленных высоковольтных и низковольтных конденсаторов. Количество конденсаторов, их тип и номинал, а также другое оборудование выбираются для каждой ступени на этапе согласования параметров, которые должна иметь конкретная установка УКРМ.
Конденсаторные установки имеют ряд преимуществ:
  • простота монтажа;
  • высокое качество оборудования;
  • индивидуальный подбор оборудования путем измерения, либо по почасовому графику учета электроэнергии;
  • малые затраты на эксплуатацию;
  • короткий срок производства (от 5 дней).
Подводить кабели питания к конденсаторной установке УКРМ можно либо снизу (через дно или люк) с монтированием специальных сальников, либо сверху через крышу. Если к установке подводятся кабели большого диаметра, которые могут при этом прокладываться или в кабельных каналах или в земле, корпус УКРМ обычно устанавливается на цоколе, закрепляемом с помощью анкерных болтов приямка, имеющегося у кабельного канала. Установка УКРМ изготавливается с дверью, запираемой замком. Также, при необходимости, в комплект установки может входить замок навесной или ригельного типа. Обычно прямо на двери размещен регулятор, с помощью которого обеспечивается управление степенью компенсации реактивной мощности, а также кнопка для аварийного отключения установки УКРМ. На вводе установки УКРМ должен иметься общий рубильник, снабженный предохранителями. Кроме того, с помощью предохранителей должна защищаться и каждая конденсаторная ступень установки. Все предохранители подбираются по номиналу с учетом рекомендаций производителя установки. В качестве датчика тока применяется внешний трансформатор, при этом его параметры выбирает сам заказчик, имеющий данные о величине номинального тока протекающего в электросети.

1. Высоковольтные устройства мягкого частотного пуска и частотный электропривод для синхронных и асинхронных двигателей

1.1 Устройства мягкого частотного пуска синхронных электродвигателей и генераторов

Устройство мягкого частотного пуска (УМПЧ) по схеме инвертора тока предназначено для частотного пуска синхронных электродвигателей напряжением 6,10 кВ, механизмов с вентиляторным характером нагрузки, а также механизмов с тяжелыми условиями пуска (например, приводов шаровых мельниц).
  • мощность от 1 до 10 МВт
  • пусковой момент до 100% от номинального
  • пусковой ток 50-150% от номинального
  • возможность запуска нескольких двигателей от одного преобразователя
УМПЧ используется для обеспечения технологической гибкости с целью экономии энергоресурсов, сбережения технического ресурса и продления срока службы двигателей. Возможно использование УМПЧ для пуска одного или группы двигателей.
Применение УМПЧ целесообразно в тех случаях, когда внедрение устройств плавного пуска невозможно, а использование полнофункциональных преобразователей частоты сдерживается по экономическим соображениям или из-за слишком высоких габаритов. Габариты и стоимость - основополагающие параметры преобразователя частоты. Для их снижения силовая схема УМПЧ была оптимизирована для повторно-кратковременного режима, а также модифицированы функции защиты и управления.
УМПЧ обеспечивает:
  • частотный пуск от нуля до заданной частоты вращения с ограничением пускового тока двигателя на уровне 0,5... 1,5 Iн (Iн - номинальный ток двигателя);
  • пуск с моментом, близким к номинальному или ниже номинального (в соответствии с заданной уставкой);
  • снижение потерь в обмотке статора и ротора при пуске по сравнению с прямым пуском;
  • снижение динамических моментов в кинематической схеме «двигатель»-«механизм» по сравнению с прямым пуском;
  • торможение приводного двигателя с рекуперацией (возвратом) энергии в питающую сеть;
  • повторное включение электропривода при вращении электродвигателя на выбеге в рабочем диапазоне частот вращения;
  • автоматическую синхронизацию приводного двигателя с питающей сетью по принципу точной синхронизации.
  • принципиальное отсутствие ограничений на допустимое число пусков подряд (в течение часа) и суммарное за время эксплуатации.
1.2 Многоуровневые высоковольтные преобразователи частоты для синхронных и асинхронных двигателей

Многоуровневые высоковольтные преобразователи частоты АВПЧ по схеме инвертора напряжения для синхронных и асинхронных двигателей 6, 10 кВ с к.з. ротором мощностью от 1 до 10 МВт.
Возможные опции: возможность синхронного перехода на сеть для запуска нескольких двигателей от одного преобразователя, рекуперация, байпас силовых блоков в случае их неисправности для продолжения работы привода
Преобразователи частоты АВПЧ поставляются в том числе в блок-боксах уличного исполнения.
Комплектно с АВПЧ поставляется высоковольтное коммутационное устройство с микропроцессорной системой управления, РУ6(10)кВ, КТП6(10)/0,4кВ (в том числе в блок-боксах уличного исполнения).
Наиболее распространенными областями применения преобразователей частоты АВПЧ являются:
  • вентиляторы;
  • насосы;
  • компрессоры
  • шахтные подъемные машины.
1.3 Высоковольтные преобразователи частоты для синхронных двигателей

Высоковольтные преобразователи частоты ПЧСВ по схеме инвертора тока предназначены для регулирования частоты вращения механизмов с приводными синхронными двигателями напряжением 6, 10 кВ, мощностью от 1 до 10 МВт.
Ключевые особенности:
  • плавное регулирование скорости 15-100% от номинальной при нагрузке до 100% от номинальной
  • пусковой ток до 110% от номинального
  • cos φ не ниже 0,9
  • КПД не ниже 0,97
  • возможность автоматического перехода на сеть
  • торможение приводного двигателя с рекуперацией (возвратом) энергии в питающую сеть
  • повторное включение электропривода при вращении электродвигателя на выбеге в рабочем диапазоне частот вращения
  • надежный преобразователь с воздушным охлаждением
  • по функциональным качествам для синхронных электродвигателей не уступает классическим преобразователям частоты по схеме инвертора напряжения, но является более привлекательным по цене!
Применения:
  • шаровые мельницы
  • шахтные вентиляторы главного проветривания
  • насосы
  • компрессоры
  • дымососы
Преобразователь частоты ПЧСВ построен по схеме вентильного двигателя и включает в себя высоковольтный выпрямитель, инвертор, ведомый сетью, и сглаживающий дроссель в звене постоянного тока.
ПЧСВ имеет следующие виды защит:
  • от недопустимых перегрузок по току;
  • от токов внутренних и внешних (со стороны нагрузки) коротких замыканий;
  • от исчезновения или недопустимого снижения напряжения собственных нужд;
  • от снижения тока возбуждения приводного двигателя ниже допустимого значения;
  • от превышения частоты вращения приводного двигателя сверх допустимого значения;
  • от открывания дверей силовой части при поданном на нее силовом напряжении;
  • от развивающегося пробоя тиристоров силовой части;
  • в силовой схеме ПЧСВ предусмотрены технические решения для снижения перенапряжений в силовой части.

2. Комплектные электроприводы рабочих машин и механизмов ТЭЦ

2.1 Комплектные автоматизированные электроприводы

Комплектные автоматизированные электроприводы — это высокоинтеллектуальное энергосберегающее электрооборудование для теплоэлектроэнергетики; жилищно-коммунального хозяйства; транспорта нефти и газа; различных отраслей промышленного производства.
Предназначены для автоматического управления режимами работы и производительностью:
  • насосов и насосных станций водоснабжения и отопления;
  • насосов и тягодутьевых машин котлов ТЭЦ и котельных станций;
  • вентиляторов климатических и технологических установок различного назначения;
  • промышленных компрессоров и компрессорных станций;
  • промышленных технологических машин и механизмов;
  • кранов и крановых механизмов.
Обеспечивают:
  • оптимизацию рабочих режимов и технологических параметров оборудования;
  • эффективное энергосбережение и ресурсосбережение; высокий уровень электромагнитной совместимости с сетью электроснабжения;
  • компенсацию реактивной мощности в питающей сети;
  • повышение эффективности и надежности работы оборудования;
  • учет времени наработки, потребленной энергии, ведение журнала событий;
  • увеличения ресурса работы и межремонтных интервалов оборудования;
  • сокращение расходов на техническое обслуживание и ремонт оборудования.
Виды:
  • комплектные частотно-регулируемые электроприводы (ЧРП) на базе транзисторных (IGBT) преобразователей частоты;
  • комплектные устройств мягкого пуска электроприводов (УМП) на базе тиристорных регуляторов напряжения.
Типы приводных электродвигателей переменного тока:
  • низковольтные (0,4 кВ; 0,69 кВ) асинхронные двигатели мощностью от 1 до 750 кВт;
  • высоковольтные (6; 10 кВ) асинхронные двигатели мощностью от 250 кВт до 4 МВт;
  • высоковольтные (3; 6; 10 кВ) синхронные двигатели мощностью от 250 кВт до 8 МВт.
2.2 Комплектные пусковые устройства асинхронных электроприводов

Предназначены для поочередного плавного пуска с последующим переключением на питание от сети группы насосных агрегатов многонасосных станций водоснабжения (холодного, горячего) и отопления городского хозяйства с целью исключения ударных электрических, механических и гидравлических нагрузок оборудования.
Обеспечивают:
  • поочередный плавный пуск группы насосов с последующим их переключением на питание от сети;
  • автоматическое, по заданной программе, включение и отключение насосных агрегатов;
  • периодическую смену рабочих и резервных насосных агрегатов по заданному алгоритму;
  • автоматическое отключение неисправного насосного агрегата и вывод его из рабочего цикла;
  • рациональное использование воды, электрической и тепловой энергии, энерго- и ресурсосбережение;
  • учет потребляемой электрической и тепловой энергии, воды, времени наработки оборудования;
  • широкий спектр защит в аварийных и нештатных режимах с программируемыми уставками срабатывания;
  • высокую степень адаптивности к АСУ верхнего уровня.
Применение данного устройства позволяет уменьшить износ электротехнического
оборудования, насосов, запорно-регулирующей арматуры и трубопроводов, увеличить срок службы и межремонтных интервалов оборудования в 1,5-2 раза, снизить расход на его техническое обслуживание и ремонт.
Состав устройства:
  • силовое оборудование коммутации и защиты;
  • устройство мягкого пуска на базе тиристорного регулятора напряжения;
  • программируемый логический контроллер рабочих алгоритмов станции;
  • пульты местного и дистанционного управления;
  • комплект контрольно-измерительных приборов контроля и учета параметров электрической, тепловой энергии, технологических параметров насосов и сети водоснабжения;
  • комплект датчиков соответствующих технологических параметров;
  • информационно-управляющие устройства ввода/вывода, устройства сопряжения;
  • элементы сигнализации и индикации.

Статические возбудители ВТЦ предназначены для управления током возбуждения синхронных двигателей 6, 10 кВ при прямом или реакторном пуске от сети, в составе системы мягкого пуска, а также для работы в составе электроприводов по схеме вентильного двигателя.

Статический возбудитель ВТЦ обеспечивает автоматическое регулирование тока возбуждения синхронного электродвигателя в режиме ручного или автоматического задания тока возбуждения. Включение ВТЦ должно производиться либо в функции внешнего управляющего сигнала, либо автоматически в функции скольжения при прямом пуске двигателя.
Нашим предприятием серийно производятся статические возбудители на токи 320, 400, 500, 600 А и по спецзаказу - и на большие токи. Номинальное выпрямленное напряжение определяется типом силового трансформатора и выбирается из ряда: 48, 75, 115, 150, 230 В.
Возбудитель ВТЦ обеспечивает также:
  • форсировку тока возбуждения при синхронизации, просадках напряжения в питающей сети, увеличение угла нагрузки двигателя сверх установленного значения по специальным командам;
  • непрерывное измерение сопротивления изоляции обмотки возбуждения относительно земли.
При подаче силового напряжения 380 В, система управления возбудителя выполняет автоматическую самодиагностику и проверку силовых цепей возбудителя. При положительном результате контроля выдается контактный сигнал готовности к работе.
Управление возбудителем осуществляется:
  • с местного (на шкафу возбудителя) клавишного пульта управления;
  • с дистанционного пульта управления оператора, или от системы автоматики по последовательному интерфейсу RS 232 или RS 485 (протокол обмена согласуется дополнительно).

Фильтро-компенсирующие устройства ФКУ предназначены для улучшения качества питающей сети 6кВ и для уменьшения влияния на нее искажений, вносимых тиристорными электроприводами и другими устройствами, на уровне, ограниченном ГОСТ 13109-97.

ФКУ осуществляют компенсацию реактивной мощности тиристорных преобразователей и уменьшение коэффициента искажения синусоидальности напряжения на шинах 6 кВ.
Максимальная реактивная мощность имеет место в режиме максимального тока при минимальном напряжении и может быть равна в начале разгона примерно 2-х кратной номинальной мощности двигателя.
ФКУ выполнены на основе резонансного L-C фильтра и состоят из нескольких модулей. При максимальной реактивной мощности привода с учетом реактивной мощности других нагрузок секции шин 6 кВ, ФКУ во всех режимах компенсирует реактивную мощность секции шин 6кВ. Но при остановке машины реактивная мощность привода нулевая, и на секции шин 6 кВ будет соответствующий избыток реактивной мощности, который также нежелателен, как и ее дефицит. Для компенсации избыточной реактивной мощности ФКУ в ее состав включен декомпенсатор – тиристорный регулятор тока, и специальные нагрузочные реакторы. Декомпенсатор обеспечивает автоматическое поддержание на шинах 6 кВ номинального напряжения за счет минимизации суммарного потребления реактивной мощности во всех режимах работы привода. Установленная мощность декомпенсаторов равна реактивной мощности фильтров. Исполнение декомпенсаторов модульное по числу резонансных фильтров.
Установка ФКУ может состоять из нескольких функциональных блоков (фильтр + декомпенсатор), которые подключаются к секции шин РУ 6кВ.
